SKDA-02K-1H2回路電阻測試儀專用電源
 |
該電源采用隧道式風冷結構，有效控制溫升，可滿足長時間工作要求，且輸出電流穩定，保護功能齊全，結構緊湊，安裝方便，用戶可從電源內的高精度分流器采集電流信號，也可另行安裝分流器。以滿足儀器的測試精度要求。
本規格采用三擋輸出方式：50A;100A;200A。
本公司還可為用戶提供 5V/100A 10V/100A 8V/150A
|
型 號 |
SKDA-02K-1H2 | |
|
輸 入 參 數 |
交流輸入電壓 |
AC:220V±10% |
|
頻 率 |
47Hz～63Hz | |
|
輸 出 參 數 |
輸出開路電壓 |
10V |
|
輸出電流 |
50A/100A/200A切換 | |
|
最大輸出功率 |
2000W | |
|
輸出電壓紋波 |
滿載時＜300mVp-p | |
|
電流穩定度 |
±1.0% | |
|
電壓調整率 |
AC198~242V范圍內≤±1.0% | |
|
分 流 器 |
200A/75mV (精度0.5%) | |
|
其 它 |
效 率 |
＞70% |
|
工作方式 |
連續，或長時間工作 | |
|
保護功能 |
過載保護、過熱保護（自恢復） | |
|
開啟時間 |
≤0.2秒 | |
|
啟動方式 |
5V TTL電平觸發啟動 | |
|
安 全 |
絕緣電阻 |
＞20MΩ(500V測試) ;濕熱時大于2MΩ |
|
抗電強度 |
輸入與機殼, AC1.5kV，1分鐘。10mA測試 輸入與輸出, AC1.5kV，1分鐘。10mA測試 輸出與機殼, DC500V， 1分鐘。10mA測試 | |
|
環境 |
工作環境溫度 |
0℃～+40℃ |
|
存儲溫度 |
-10℃～+70℃ | |
|
電磁兼容 |
符合VDE0871 CLASS B. FCC CLASS B. 相關規定 | |
|

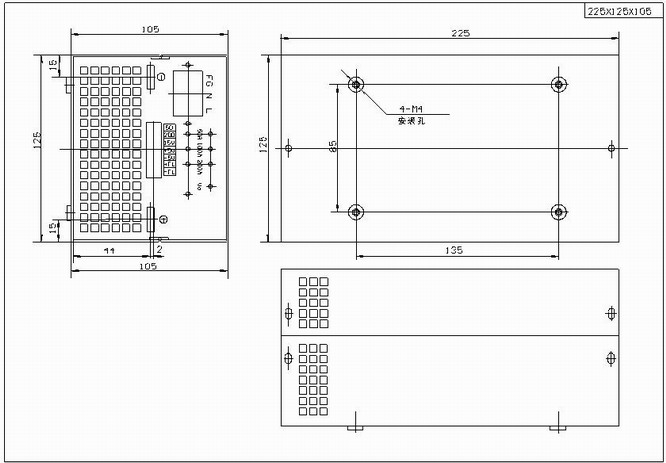

外形尺寸 |
225*125*105 | |
|
質 量 |
2.8kg | |
技術特點
1.本電源采用開關電源專用模塊做脈寬調制控制，全橋高頻開關的拓?fù)湫问剑?BR>2.為適應電磁兼容的要求，高效阻波器，提高抗干擾能力；
3.為提高電源的可靠性，本電源的關鍵元件采用了較大幅度的冗余設計，如主開關管，輸出整流管、輸入整流橋、輸入高壓電容、輸出濾波電容.主變壓器。并設置三重保護功能，適應各種工作環境。
4．隧道式風冷結構，可長時間連續工作。
測試須知
1.對本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求；
2.使用精度符合測試要求的儀表設備；做輸入電壓變化試驗時，應使用10kW以上自偶調壓器，否則將影響測試精度；
3.使用電阻負載，但所使用的電阻阻值不應隨溫度升高而劇烈變化；
4．高溫實驗時，試驗環境應有良好通風；
使用說明
1.環境溫度參照技術指標，并保證電源的風扇孔順利通風。
2.本電源輸入端外接15A保險；
3.端子說明：
輸出端子：左端為負，右端為正，M10螺釘固定；
啟動控制端子:+5V，-5V為電源觸發啟動端子；
量程轉換用端子:全開路時為100A輸出，短接“50,15V”,輸出為50A輸出，短接“200,15V”,輸出為200A輸出；
輸出電流信號：由+FL,-FL取出分流器信號，分流器規格為:200A/75mV。
4．輸出電流調節功能：
輸出50A恒流值調節（出廠時調好在50A）
輸出100A恒流值調節（出廠時調好在100A）。
輸出 200A恒流值調節（出廠時調好在200A）。
5．信號燈：50A,100A,200A,Vo.
